- 產品名稱：200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機
- 推薦度：
- 參數特點
- 關于液壓機廠家
- 購買須知
咨詢熱線 : 18306370898
視頻展示：

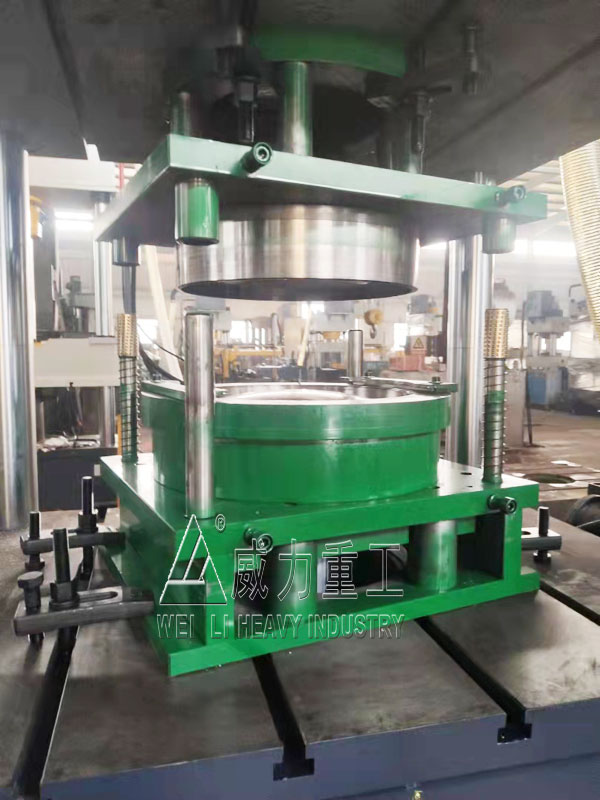

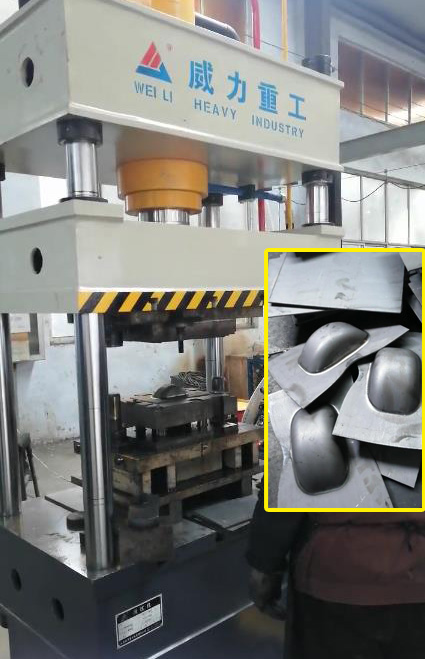

本機為一臺200噸快速拉伸液壓機，是公司專門為客戶設計定做，200噸快速四柱液壓機是由我公司設計定做，拉伸模具是由城龍模具提供定做，拉伸成型的產品是帶孔，中間帶褶的圓形金屬蓋。機器采用三梁四柱式結構設計，具有控制精度高，反應靈敏、成形結構件質量高等優點。山東威力重工設計生產的拉伸液壓機有四柱、框架兩種結構形式，可作多缸式和單缸式。結構由壓邊塊，拉伸滑塊和液壓墊三部分組成。適用于復雜零件和偏心載荷零件的拉深成形，如是拉深，彎曲，成型等，能夠滿足單動、雙動等工藝要求。配合液壓墊工作，能實現正拉深、反拉深、復合拉深、二次拉深等多種成型工藝。主要應用于汽車、輕工、家電、廚具、拖拉機、摩托車領域。可選配伺服電機+泵驅動，實現節能40%以上，降低噪音10-30分貝。
本機為一臺200噸快速拉伸液壓機，是公司專門為客戶設計定做，200噸快速四柱液壓機是由我公司設計定做，拉伸模具是由城龍模具提供定做，拉伸成型的產品是帶孔，中間帶褶的圓形金屬蓋。機器采用三梁四柱式結構設計，具有控制精度高，反應靈敏、成形結構件質量高等優點。山東威力重工設計生產的拉伸液壓機有四柱、框架兩種結構形式，可作多缸式和單缸式。結構由壓邊塊，拉伸滑塊和液壓墊三部分組成。適用于復雜零件和偏心載荷零件的拉深成形，如是拉深，彎曲，成型等，能夠滿足單動、雙動等工藝要求。配合液壓墊工作，能實現正拉深、反拉深、復合拉深、二次拉深等多種成型工藝。主要應用于汽車、輕工、家電、廚具、拖拉機、摩托車領域。可選配伺服電機+泵驅動，實現節能40%以上，降低噪音10-30分貝。
拉伸工藝是借助模具把毛坯加工成為開口空心件的一種工藝，這是一種冷沖壓工藝，200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機可加工拉伸圓筒形、門路形、球形、錐形、矩形及其它各種不規則的開口空心零件。通過于其他沖壓工藝相互配合，便可以生產外形復雜的產品。200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機可以調整工作壓力、壓制速度、行程范圍，有定壓和定程兩種工藝，可以保壓延時和自動回程，工作臺中間的頂出裝置還可以作為液壓墊使用。
性能特點：
1.四柱式結構，鋼性好、整體強度高、裝拆模具方便
2.適合多種規格封頭的壓制成型
3.拉伸力與壓邊力均可單獨調整，方便可靠
4.液壓控制系統采用插裝閥集成系統，內阻小，結構簡單，減少泄漏點
5.新型油缸密封元件，耐磨，使用時間長
6.回程、工作科根據客戶工藝進行調整，能提高質量和生產效率
7.用單獨的電控系統，工作可靠
8.PLC控制，柔性好
200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機工藝流程為：200噸液壓機液壓機初始位置→拉伸滑塊與壓邊滑塊一起快降→壓邊滑塊單獨快降→壓邊滑塊加壓→拉伸滑塊下行拉伸工件→保壓延時及卸壓→拉伸滑塊壓邊滑塊回程→頂起旋轉裝置頂起工件→（工件移走后）頂起旋轉裝置退回。
性能簡介：
1、200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機具有獨立的動力機構和電控系統。采用按鈕集中移動操作臺，有點動及半自動操作方式。
2、工作壓力、壓制速度、空載快速下行及慢速的行程范圍均可根據工藝需要進行調整，并能完成頂出工藝、無頂出工藝、拉伸工藝多種方式。每種工藝又可分定壓、定程工藝動作供選擇。具有保壓、延時、自動回程、自動頂出、延時頂出退回等動作。
3、液壓系統采用了插裝閥控制，結構簡單、緊湊、動作靈敏可靠、使用壽命長，液壓沖擊小。
4、200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機采用PLC控制，觸摸屏顯示操作，人機介面控制，電氣系統結構緊湊，工作靈敏、可靠、柔性好。,工作臺前面可按客戶要求裝置國內名優光幕安全保護裝置。設備可按客戶要求安裝冷卻系統，專門油溫的冷卻，對于設備長時間的使用造成的油溫過高起到有效的冷卻作用，保護液壓系統的有效壽命。
可選配附件：
1.移動工作臺
2.光幕安全保護裝置
3.位移傳感裝置
4.沖裁緩沖裝置
5.油加熱或冷卻裝置
6.打料裝置（液壓式或機械式）
7.快速換模等裝置
適用領域：
200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機適用于金屬薄板零件的拉伸、彎曲、成型、沖裁落料、翻邊等各種沖壓工藝及高難度拉伸，特別適用于以下領域：
廚房用具：如水槽的雙槽或多槽一次成型、壺具、不銹鋼用具、其它各種容器等；
汽車零部件：車身覆蓋件、制動片、油箱、底盤、橋殼、保險桿；
家用電器：洗衣機零件、電飯鍋零件、電視機零件、冰箱零件等；
其它：拖拉機、航天、航空、摩托車。
使用條件：
1、200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機工作區域溫度：0~50（±）
2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％
3、冷卻方式：水冷裝置
4、液壓系統使用介質：46號抗磨液壓油
設備主要結構：
1、主機
200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機機身由上橫梁、活動橫梁、下橫梁，4根立柱組成。
2、液壓控制系統
3、電氣控制系統
4、潤滑系統
5、安全防護系統
安裝前準備工作：
用戶接好380伏電源及液壓油，做好以上準備工作即可接電安裝投入生產。
拉伸工藝：
200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機的拉伸工序作為主要的沖壓工序之一，擁有廣泛的應用，使用這套設備進行產品的拉伸成型工作，包括拉伸加工、再拉伸加工、逆向拉伸以及變薄拉伸加工等。
200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機的拉伸工序作為主要的沖壓工序之一，擁有廣泛的應用，使用這套設備進行產品的拉伸成型工作，包括拉伸加工、再拉伸加工、逆向拉伸以及變薄拉伸加工等。
拉伸加工：借助壓板裝置和凸模的沖壓力將板材拉入凹模型腔內，使其成為帶底的容器。容器側壁與拉伸方向平行的加工，屬于單純的拉伸加工；而對圓錐（或角錐）形容器、半球形容器及拋物線面容器等的拉伸加工，包含擴形加工。
再拉伸加工：對無法一次拉伸成型的的工件，需要進行再次拉伸拉增加成型容器的深度。
逆向拉伸加工：將拉伸過的工件進行反向拉伸，工件內側變成外側，使其外徑變小。
變薄拉伸加工：借助凸模將已經成型的容器擠入比容器外徑稍小的凹模型腔內。使其外徑變小，壁厚變薄。這樣既可以消除壁厚偏差，還可以讓容器表面光滑。
200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機技術參數：了解更參數信息聯系公司張經理：18306370898（可加微信）
公稱力：2000KN
開口：1000mm
行程：600mm
工作臺面：1000x1000mm，
頂出缸壓力：1500
機器重量：6.5T
46#抗磨液壓油：800L(客戶自備)
