- 產品名稱：200噸液壓機-200t四柱液壓機(帶頂出缸)廠家
- 推薦度：
- 參數特點
- 關于液壓機廠家
- 購買須知
咨詢熱線 : 18306370898

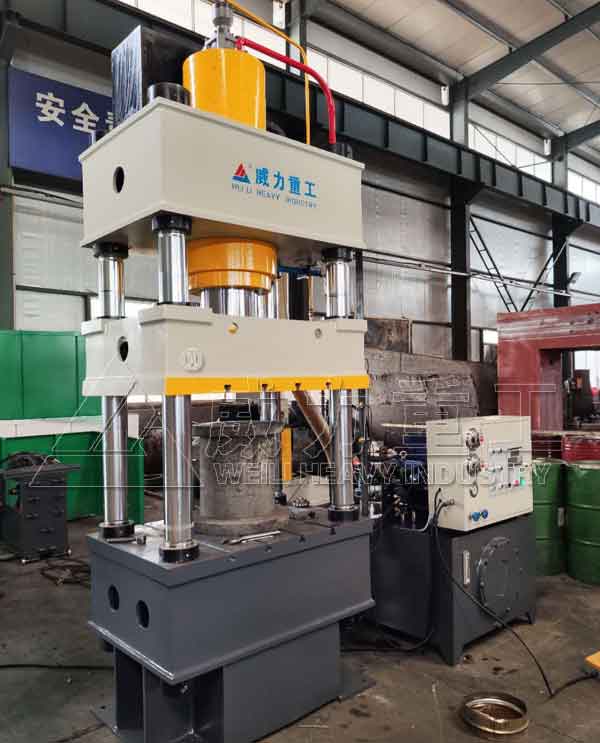

200噸四柱液壓機，分為200噸三梁四柱液壓機、200噸二梁四柱液壓機、200噸四梁四柱液壓機等，根據客戶的用途不同，選用200噸液壓機的不同機型。本機為一天200噸三梁四柱液壓機，其特點為帶有頂出缸，工作臺面800x800，是山東威力重工機床有限公司自主研發生產設計的，設備由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成整體。主機部分包括機身、主缸、限程裝置等。控制機構包括液壓泵站（動力系統）、電器箱、移動操縱臺等組成。四柱式結構為壓力機很常見的結構形式之一，它的顯著特點是工作空間寬敞，便于四身觀察和接近模具，整機結構簡單，工藝性好。除此以外，200噸液壓機-200t四柱液壓機(帶頂出缸)廠家山東威力重工還可以根據用戶參數需求進行設計生產各噸位粉末成型液壓機、框式液壓機、金屬拉伸液壓機等。
200噸液壓機-200t四柱液壓機(帶頂出缸)由主機及控制機構兩大部分組成。200噸液壓機-200t四柱液壓機(帶頂出缸)主機部分包括機身、主缸、頂出缸及充液裝置等。動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。
1、200噸液壓機主缸
缸體采用優良剛才，活塞桿表面經過中頻淬火處理，使用壽命長。油缸主要部件采用優良材料密封圈，確保密封可靠。
2、液壓系統
采用大流量插裝閥，在泵的進油口設油濾器，以防雜質進入液壓系統，以確保油路的正常運行；系統中有油溫油位顯示、空氣濾清器裝置；郵箱為鋼板焊接結構，底部備有放油和排污的螺塞。
3、電氣系統
200噸液壓機-200t四柱液壓機(帶頂出缸)設有獨立的電氣控制箱，集中控制整個機器的運轉。設備配有光電保護裝置和急停按鈕，確保作業時的人員和設備安全。
4、操作系統
200噸液壓機-200t四柱液壓機(帶頂出缸)采用PLC編程系統實現自動和半自動兩種操作方式自由切換，方便設備維護；可任意調節設備運轉速度和主缸壓力；滿足生產時的定程、定壓的工藝要求。
200噸四柱液壓機帶頂出缸的作用：（主要是為脫模用的，把工件從凹模中頂起來。不過安裝了頂出缸的200噸四柱液壓機價格要比普通的200噸四柱液壓機貴一些。因為油缸是四柱液壓機上一個比較重要的部件，添加一個油缸成本很高。）
1、200噸四柱液壓機頂出缸的工作過程第一步就是工件頂出，具體的實現為當主缸回程停止運動后，按下頂出按鈕，相應的3個電磁鐵得電，其中2個插裝閥開啟，2個液壓油經閥插裝閥進入頂出缸下腔，上腔油液經閥流回油箱，工件頂出。
2、第二個步驟就是頂出缸退回，先按下退回按鈕，電磁鐵失電，另外幾個電磁鐵得電，插裝閥開啟，液壓油經閥進入頂出缸上腔，下腔油液經閥流回油箱，頂出缸回程。
200噸液壓機-200t四柱液壓機(帶頂出缸)性能特點：
1、具有快速成型、節能、環保等主要特點
2、200噸液壓機-200t四柱液壓機(帶頂出缸)采用四柱導向結構，導向精度高，抗側向力強，適用于壓制精度要求高、不對稱產品
3、計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用
4、采用鍛鋼精加工、加厚處理，具有剛性好，抗變形力強特點
5、活動工作臺由上向下運動，提高了產品加工精度及操作安全
6、200噸液壓機-200t四柱液壓機(帶頂出缸)具有快速工進，慢速靠模功能，提高生產效率與模具使用壽命
7、有調整、手動及半自動三種操作方式，可實現定壓和定程兩種工藝方式。定壓成型時在壓制后有保壓延時及自動回程動作。
200噸液壓機-200t四柱液壓機(帶頂出缸)技術參數：
| YW32系列三梁四柱液壓機 | ||
| 項目 | 200T-A | 200T-A |
| 液體壓力Mpa | 25 | 25 |
| 滑塊有效行程mm | 700 | 600 |
| 開口高度mm | 1200 | 900 |
| 工作臺有效面積 | 1000*1000 | 800*800 |
| 空程下降速度mm/s | 100 | 100 |
| 壓制速度mm/s | 5-10 | 5-10 |
| 回程速度mm/s | 90 | 90 |
| 電機功率KW | 7.5 | 7.5 |
| 頂出力KN | 400 | 400 |
| 頂出行程mm | 220 | 220 |
200噸液壓機-200t四柱液壓機(帶頂出缸)廠家山東威力重工機床有限公司坐落在山東省滕州市經濟開發區，公司規模實力大，設計制造經驗豐富，100噸-5000噸液壓機按需設計定做，液壓機機型有四柱液壓機、框架式液壓機、龍門液壓機、臥式液壓機、單住液壓機、組成式液壓機等。液壓機用于應用范圍廣泛，如:鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。它的原理是利用帕斯卡定律制成的利用液體壓強傳動的機械，種類很多。
