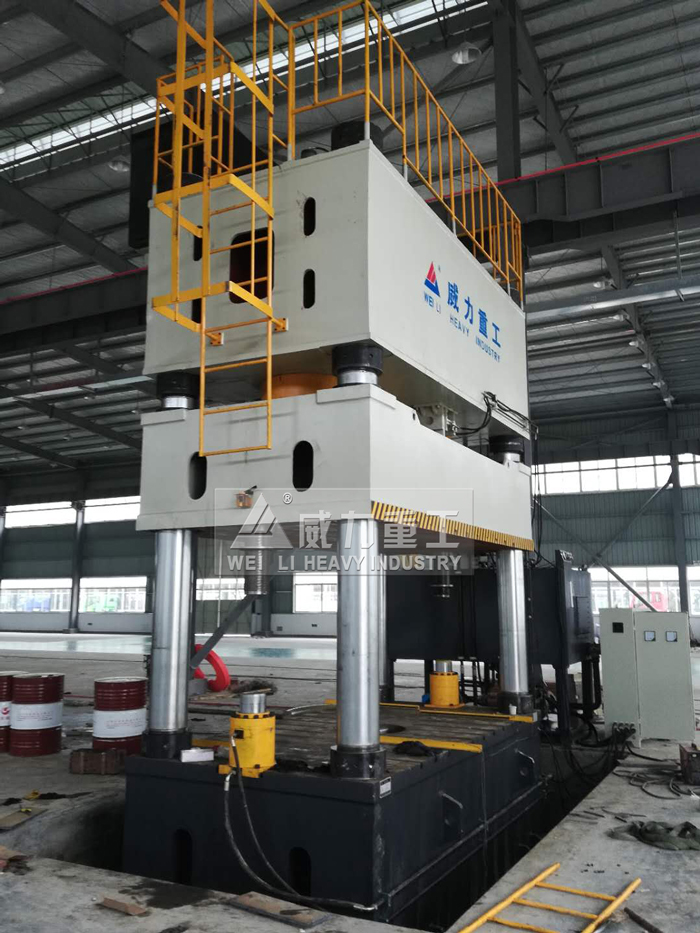

- 產品名稱：2000噸玻璃鋼電纜橋架成型液壓機
- 推薦度：
- 參數特點
- 關于液壓機廠家
- 購買須知
咨詢熱線 : 18306370898

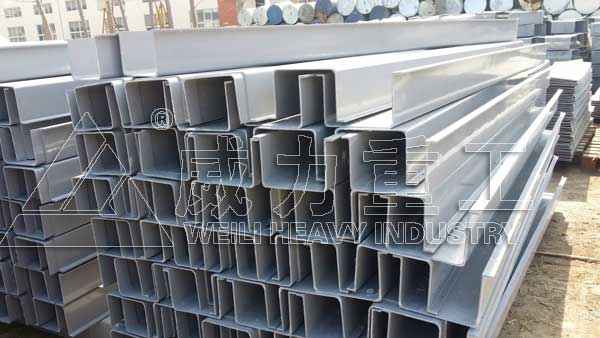

玻璃鋼電纜橋架韌性好、耐腐蝕性能好、抗老化性能強、造型美觀、安裝方便、使用壽命長。又稱槽式玻璃鋼電纜橋架。模壓成型一般選用大噸位的四柱壓力機，有2500噸、2000噸、1500噸、1000噸、800噸、500噸等，可設計四柱、框架兩種結構，液壓機壓力大小與、工作臺面大小必須與玻璃鋼電纜橋架模具一直，這樣模壓出來的產品密度、強度才能復合工藝標準。山東威力重工可以根據客戶需求設計定制，曾為杭州、湖北、河北等地客戶提供設計生產過這種大型玻璃鋼電纜橋架成型液壓機。經驗豐富，設備結實耐用，故障率低，價格優惠，采購歡迎來公司考察，全國咨詢熱線：18306370898（可加微信）

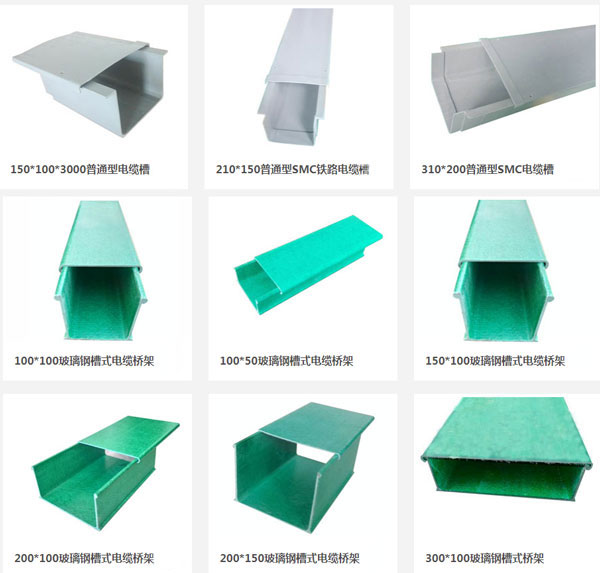

玻璃鋼電纜橋架型號：玻璃鋼電纜橋架的各種規格的模具。有410*250*3200mm的玻璃鋼電纜橋架模具；有310*200*3200mm的玻璃鋼電纜橋架模具；還有210*150*3200mm的玻璃鋼電纜橋架的模具；每種規格中又分普通型和隔離型，也都有各自的模具。
2000噸玻璃鋼電纜橋架成型液壓機性能特點：
2000噸玻璃鋼電纜橋架成型液壓機技術參數：（僅供參考）
玻璃鋼電纜橋架成型液壓機可以一次沖壓成型，結構設計獨特，采用PLC計算機控制，配伺服控制系統，這種加工方法屬于玻璃鋼模壓成型加工。。除此以外，玻璃鋼電纜橋架有三種做法：手糊 拉擠 模壓
2000噸玻璃鋼電纜橋架成型液壓機組成結構：
2000噸玻璃鋼電纜橋架成型液壓機正確操作規范：
2000噸玻璃鋼電纜橋架成型液壓機性能特點：
1、計算機優化結構設計，三梁四柱式結構，簡單、經濟、實用。
2、油壓控制采用插裝閥集成系統，動作可靠，使用壽命長，油壓沖擊小，減少了連續管路與泄漏點。
3、獨立的電氣控制系統，工作可靠，動作直觀，維修方面。
4、采用按鈕集中控制，具有調整、手動和半自動三種操作方式。
5、通過操作面板選擇，可實現定程、定壓二種成型工藝，并具有保壓延時等。
6、滑塊的工作壓力，空載快遞下行和慢速工作的行程范圍均可根據工藝需要進行調整。
2000噸玻璃鋼電纜橋架成型液壓機技術參數：（僅供參考）
| 項目 | YW27-2000T | ||
| 公稱壓力（KN） | 20000 | ||
| 開口高度 | 1300 | ||
| 滑塊行程 | 700 | ||
| 液壓墊（T） | 630 | ||
| 液壓墊行程 | 350 | ||
| 液壓墊面積 | 左右 | 5200 | |
| 前后 | 3600 | ||
| 導桿直徑 | 40 | ||
| 工作臺尺寸 | 左右 | 5800 | |
| 前后 | 4000 | ||
| 電機功率（KW） | 50*2 | ||
| 恒功率變量泵 | 250ycyx2 | ||
| 閥 | 泰豐插裝閥，帶有護欄及PLC觸摸屏 | ||
| 液壓原件 | 中國沈陽及中臺合資 | ||
| 壓力可調 | － | ||
| 行程可調 | － | ||
| 保壓、延時可調 | － | ||
玻璃鋼電纜橋架成型液壓機可以一次沖壓成型，結構設計獨特，采用PLC計算機控制，配伺服控制系統，這種加工方法屬于玻璃鋼模壓成型加工。。除此以外，玻璃鋼電纜橋架有三種做法：手糊 拉擠 模壓
1、最為常用的為拉擠玻璃鋼橋架，長處：造價低，類型徹底，出產快，運用范圍廣 裝置便利、散熱、透氣性好等長處。
2、模壓玻璃鋼橋架（俗稱SMC電纜槽）
復合資料SMC電纜槽長處：選用板塊組合形式，板材選用新式SMC復合資料在高溫高壓下一次模壓成型，具有高強度，高模量和杰出的抗碰擊性。缺陷：相較于拉擠和手糊工藝造價高，類型單一等。復合資料SMC電纜槽選用SMC不飽和樹脂資料，其強度、：防雷擊、防電磁攪擾，有滿意的強度保證運送和裝置過程中不會變形。現在國內首要用于鐵路，高鐵等要求高的單位。
3、手糊玻璃鋼橋架
手糊玻璃鋼橋架長處：造型尺度靈活多樣，可滿意各種場合運用。造價介于拉擠和模壓工藝之間。用于走水槽、造型獨特的煎煮或防火系數及高橋架。
2000噸玻璃鋼電纜橋架成型液壓機組成結構：
1、主機 ：機身為三梁四柱結構，由上梁、滑動梁、工作臺、立柱、鎖母、導套等組成。
2、上梁：焊接件，Q235 鋼板焊接而成，焊后退火消除應力。
3、工作臺：焊接件，Q235鋼板焊接而成，焊接后經人工時效，消除內應力，工作臺上平面加工有 T 型槽，用以固定模具。
4、滑動梁：焊接件，Q235 鋼板焊接而成，焊接后經人工時效，消除內應力。滑動梁四角立柱孔內裝有 導套導向，下平面加工有T 型槽以固定模具，上平面與主缸相連。
5、立柱：材料為 45＃鋼鍛打，立柱采用螺母緊固，以便于機身預緊。立柱經調質處理 導向部分表面淬火處理并磨削加工，提高表面精度、耐磨性及較強的抗偏載能力。
6、鎖母：材料為45#鍛鋼，每根立柱需用4 件，螺紋與立柱相配。
7、導套：導套安裝在滑塊立柱孔中，為對開式以便于維護，導套內加工有潤滑槽，并安 裝有防塵圈。
8、主油缸：主油缸為活塞式油缸，缸體通過法蘭與上梁連接，活塞桿與滑塊連接， 活塞桿表面淬火并經磨削加工提高其表面精度及耐磨性。油缸密封選用進口 U 形密封圈密封，密封可靠，使用壽命長。
9、動力系統：液壓系統中的主油泵采用25YCY14-1B 恒功率變量泵，該泵結構先進，性能優越。 液壓系統中閥塊采用二通插裝閥塊，高度集成，減少管路。二通插裝閥具有結構緊湊、 響應快、內泄小、動作靈敏可靠、流量大、抗污染能力強，使用維護方便，壽命長等優點。
10、充液閥：充液閥選用常閉式充液閥，該閥為標準產品，性能優良可靠。 5.1.10 管路 液壓系統高壓管路采用法蘭連接，防止管路泄漏，管路安裝時要進行酸洗鈍化處理。
11、油箱 :油箱為鋼板焊接結構，其上安裝有油位指示計，可對油位進行顯示，油箱安裝時要進行 酸洗、鈍化和防銹處理。
2000噸玻璃鋼電纜橋架成型液壓機正確操作規范：
1、調動開機按扭。（確認機器正常運轉）
2、松開手輪。（壓板會自動上升至頂）
3、將裁斷壓力裝置旋轉歸零。（這一步操作相當重要）
4、打“開刀模設定開關。”（壓板會自動下降，直至壓到刀模，但新機磨合期內，結構較緊，可能不會自動下降或只下降少許）
5、如果壓板沒有自動下降，請采取點動“指示燈”按扭的方法，每點動一次，壓板會下降些許，直至點動到壓板壓到刀模為止。
6、鎖緊手輪，將“刀模設置”開關打回原位。
7、此時已可使用，但未能切斷材料（此屬正常），需要調節裁斷壓力裝置的微調，每調半圈試裁一次，直到剛好裁斷為止，此時請將微調鎖緊。
8、機器已經完全可能正常使用了。
9、為確保安全，操作作業時嚴禁將手用身體其它部位進入沖裁區域內，維修保養必須關閉電源并在沖裁區墊入木塊或其它硬物。
10、建設雙手操作此機，以策安全。
11、在特殊情況下，需要沖板立即回升時，可按下緊爭剎車按扭即可。如果正常生產則左旋緊急剎車按扭即可。
12、 機內各種機件及電器件請不要隨意調節及拆裝，經常檢查潤滑油管是否脫落。
2000噸玻璃鋼電纜橋架成型液壓機可以根據客戶需求定制，山東威力重工機床有限公司，20年的設計生產制造經驗，高端液壓機技術工程師，框架式、四柱式都可以按需定制，成功案例的經驗豐富，需要可找我們要相關圖片視頻。。咨詢熱線：0632-5850029 或 18306370898（可加微信）
2000噸玻璃鋼電纜橋架成型液壓機可以根據客戶需求定制，山東威力重工機床有限公司，20年的設計生產制造經驗，高端液壓機技術工程師，框架式、四柱式都可以按需定制，成功案例的經驗豐富，需要可找我們要相關圖片視頻。。咨詢熱線：0632-5850029 或 18306370898（可加微信）
