怎么避免800噸液壓機沖壓加工汽車覆蓋件起皺？
800噸汽車覆蓋件液壓機加工的汽車覆蓋件是指覆蓋發動機、底盤，構成駕駛室、車身的金屬薄板制成的空間形狀的表面或內部零件。按功能和部位可分為外部覆蓋件、內部覆蓋件和骨架覆蓋件三類。它們在工藝設計、模具加工、設備選擇及質量控制（尺寸公差、形狀精度、零件剛度、表面質量）等方面都具有與一般沖壓零件不同的特點。
對于形狀較為復雜的大型汽車覆蓋件拉延成形：工序通常采用10000～20000kN寬臺而雙動液壓機，而其他成形工序均采用寬臺面單動壓力機。汽車覆蓋件成形均為批量較大的生產，為了提高生產效率、穩定生產質量，一般采用沖壓生產線的方式進行生產。沖壓生產線上的設備按工藝流程排布，即以雙動壓力機為首，3～5臺單動壓力機并其他輔助設備（上料、下料、傳遞、酬轉等）共同組成。
800噸液壓機用于汽車覆蓋件沖壓
汽車車身外形是由許多輪廓尺寸較大且具有空間曲面形狀的覆蓋件焊接而成，因此對800噸汽車覆蓋件液壓機加工的覆蓋件的尺寸精度和表面質量有較高要求。車身覆蓋件要求表面平滑、按線清晰，不允許有皺紋、劃傷、拉毛等表面缺陷，此外還要求具有足夠的剛性和尺寸穩定性。車身表面質量的好壞取決于覆蓋件拉伸的結果，而拉伸模是拉出合格覆蓋件的關鍵。由于影響拉伸件質量的因索主要是起皺、開裂、拉毛和回彈，所以從編制沖壓工藝到模具設計都必須認真考慮。模具制造完畢，在拉伸模調試過程中，還必須對拉伸件的起皺和開裂現象進行仔細分析與研究，并采取相應的措施。
主要原因有以下幾個方面：
(1)拉伸模設計工藝性是否合理。
(2)模具加工質量(表面精度、硬度等)引起的問題。
(3)800噸汽車覆蓋件液壓機精度(滑塊平行度等)。
(4)板料質量(厚度超差)。

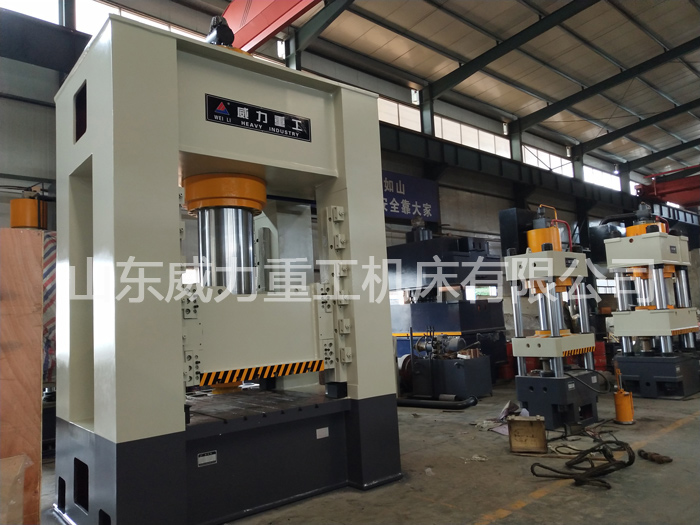

山東威力重工專業加工汽車覆蓋件液壓機
起皺和開裂
拉伸件的工藝性是編制覆蓋件沖壓工藝首先要考慮的問題，只有設計出一個合理的、工藝性好的拉伸件，才能保證在拉伸過程中不起皺、不開裂或少起皺、少開裂。在設計拉伸件時不但要考慮沖壓方向、沖壓位置、壓料面形狀、拉伸筋的形狀及配置、工藝補充部分等可變量的設計，還要合理地增加工藝補充部分，正確確定壓料面。各可變量設計之間又有相輔相成的關系，如何協調各變量的關系．是成形技術的關鍵，要使之不但滿足該工序的拉伸，還要滿足該工序沖模設計和制造工藝的需要，并給下道熔邊、翻邊工序創造有利條件，一般應注意以下幾個方面。
沖壓方向的確定
零件的沖壓方向是確定拉伸工藝首先要遇到的問題，它不但決定能否拉伸出滿意的拉伸件，而且還影響到工藝補充部分的多少和壓料面的形狀。合理確定沖壓方向應滿足以下3方面的要求。
(1)保證凸模能夠進入凹模。凹模右方下邊的形狀向外凸出，最凸出點超過凹模口尺寸，使凸模不能進入凹模，這個拉伸方向是不能進行拉伸的，必須改變拉伸方向，使凸模能夠進入凹模。沿順時針方向旋轉一個角度．使凸棋能夠進入凹模。
(2)使凸模接觸毛坯的面積大。接觸面越大，接觸面與水平面的夾角越小．毛坯越不易發生局部應力過載而使零件產生破裂。材料在拉伸時貼模性能提高，容易獲得完整的凸模形狀，有利于提高零件的變形程度。
(3)壓料面各部分進料阻力要均勻可靠。拉伸深度均勻是保證壓料面各部分進料阻力均勻可靠的主要條件。而壓料面各部分進料阻力均勻是確保拉伸件不起皺、不開裂的重要保證。
合理增加工藝補充圈分
為了實現800噸汽車覆蓋件液壓機拉伸，往往要在制件的基礎上增加工藝補充部分，從而達到滿意的拉伸效果。工藝補充的好壞是拉伸件設計水平的重要標志，合理的增加工藝補充部分應滿足以下3方面的要求：
(1)該工序拉伸的要求。
(2)壓料面的要求。
(3)拉伸后的修邊和翻邊工序的要求。
設計中應根據修邊線的位置確定各工藝補充部分的尺寸，特別是凹模R圓角處，因凹模圓角部分對抗伸毛坯進料阻力影響很大，直接關系到拉伸件的起皺或開裂，所以取值要合理。工藝補充部分的凹模圓角半徑一般取8-10mm，在能夠拉出滿意的拉伸件的條件下，盡可能減少工藝補充部分，但必要時還要有意增加工藝補充(如凹槽、斜槽、凸筋等)。如果在設計拉伸件時，經過仔細分析，已考慮到某一部分(形狀變化急劇的部分)在拉伸時有多余的金屬，材料易流動，可能會產生起皺，那么工藝人員就要有意在這部分的工藝補充上加凹槽或凸筋等，使多余的金屬在拉伸過程中流到凹模或凸筋中，充分吸收多余的材料，使拉伸不易起皺。同時加凹攢時要考慮到修邊容易去掉，這個方法可有效地耀決拉伸起皺問題。
正確配定壓料面的形狀
壓料面是工藝補充的一部分，在增加工藝補充時必須正確確定壓料面的形狀，使壓料面各部分進料阻力均勻可靠。要做到這一點，必須要保證拉伸深度均勻，因為只有在壓料圈將拉伸毛坯壓緊在凹模壓料面上，不形成皺紋或折痕，才能保證拉伸件不皺不裂。在確定壓料面時要盡量降低拉伸深度，使形面乎綏，還一定要保證壓料面展開長度比凸模展開長度短，材料才能產生拉伸。如果壓料面展開長度比凸模長，拉伸時可能會形成波紋或起皺。如果800噸汽車覆蓋件液壓機壓料面是覆蓋件本身的凸緣部分，則凹模圓角半徑只要根據具體情況確定，因覆蓋件圓角半徑一般都比較小，直接作為凹模圓角半徑不易拉伸，必須加大才不會導致拉伸時起皺或破裂。加大后的圓角，可通過后工序的整形達到產品要求。
增加工藝切口或沖工藝孔
覆蓋件在拉伸過程中，800噸汽車覆蓋件液壓機拉伸較深的或有窗口反拉伸成形的零件易拉裂，可用增加工藝切口或工藝孔的方法來解決。增加的工藝孔或切口應保證不因材料流動不好，拉應力過小而形成波紋或起皺，故工藝切口或工藝孔必須放在拉應力員大的拐角處，工藝切口或工藝孔的位置、大小、數量和形狀需要在調試拉伸模時試驗確定。如東風8t平頭柴油車例圍外板拉伸模、東風EQ2102軍用車的中支按外板拉伸模就是通過在反成形和拉伸深處的拐角處沖制工藝切口得到圓滿解決的，保證了拉伸件的表面質量。工藝切口或工藝孔、凹槽應故在廢料部分，最后將其修掉。
山東威力重工用于生產汽車覆蓋件的型號主要有：800噸液壓機，1000噸液壓機，1200噸液壓機，1500噸液壓機，1600噸液壓機，2000噸液壓機，3000噸液壓機，4000噸液壓機等型號，四柱式和框架式都是常見的加工結構。山東威力為您加工的汽車型號以及，加工覆蓋件大小，選擇合適的液壓機噸位，山東威力重工技術部選型熱線：0632-5850029 18306370898（同微信）
山東威力重工用于生產汽車覆蓋件的型號主要有：800噸液壓機，1000噸液壓機，1200噸液壓機，1500噸液壓機，1600噸液壓機，2000噸液壓機，3000噸液壓機，4000噸液壓機等型號，四柱式和框架式都是常見的加工結構。山東威力為您加工的汽車型號以及，加工覆蓋件大小，選擇合適的液壓機噸位，山東威力重工技術部選型熱線：0632-5850029 18306370898（同微信）
