- 產品名稱：5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機
- 推薦度：
5000噸液壓機屬于大型壓力機設備，我們山東威力重工可自主研發設計，不同的用途，5000噸液壓機的結構、配置不同。公司可設計生產有5000噸四柱液壓機、5000噸框架式液壓機、5000噸組合式液壓機、5000噸汽車縱梁液壓機、5000噸橋梁波形鋼腹板液壓機等。可用于金屬成型、折彎、拉伸、沖裁、粉末（金屬，非金屬）成型、壓裝、擠壓、鍛壓、熱鍛、沖壓、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。也是一款利用帕斯卡定律制成的利用液體壓強傳動的機械，公司會根據客戶的產品需求、工藝特點來量身打造合適機型，噸位。我們山東威力重工是滕州地區大型液壓機生產廠家，生產實力雄厚，售后服務完善，設計生產的5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機設備性能穩定，故障率低，使用壽命長等優點。采購定做高質量的5000噸液壓機設備，就找山東威力重工，采購咨詢張經理：18306370898（可加微信）

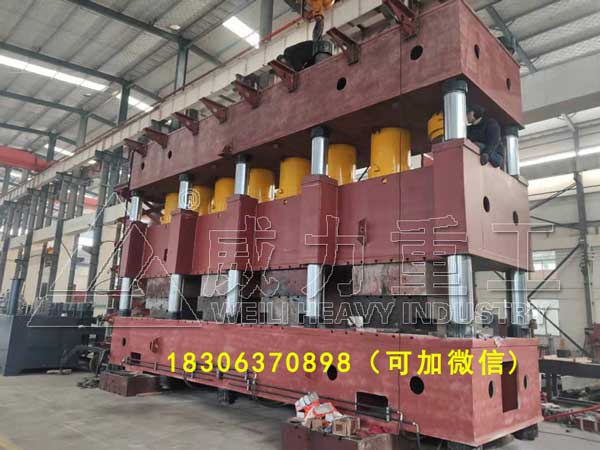

5000噸組合框架式油壓機用于鍛造挖掘機斗齒
5000噸液壓機工作原理：
它的原理是利用帕斯卡定律制成的利用液體壓強傳動的機械，種類很多。當然，用途也根據需要是多種多樣的。如按傳遞壓強的液體種類來分，有油壓機和水壓機兩大類。
1、液壓泵是液壓系統的原動力，5000噸液壓機的工作是靠泵的驅動力使液壓油經過液壓管路進入油缸/活塞。
2、油缸/活塞里有幾組彼此配合的密封件，一步到位的密封都是不合的，但都起到密封的勸化，使液壓油不流出。
3、工作最后經由過程單向閥使液壓油在油箱循環使油缸/活塞循環做功。
5000噸液壓機的結構組成：
5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機由主機及控制機構兩大部分組成。5000噸液壓機主機部分包括機身、主缸、頂出缸及充液裝置等。動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。動力機構在電氣裝置的控制下，通過泵和油缸及各種液壓閥實現能量的轉換，調節和輸送，完成各種工藝動作的循環。
液壓缸：將液壓能轉化為機械能液壓傳動是利用液體壓力來傳遞動力和進行控制的一種傳動方式。液壓裝置是由液壓泵，液壓缸，液壓控制閥和液壓輔助元件。

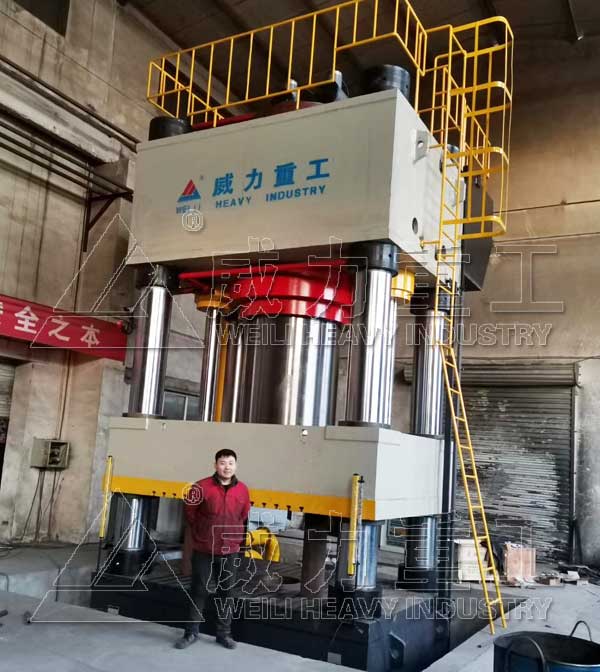

5000噸四柱液壓機-三梁四柱壓力機
5000噸四柱液壓機-三梁四柱壓力機
1、機身：
（1）、三梁四柱：5000噸四柱液壓機機身由上橫梁、滑塊、工作臺、立柱等組成，上橫梁，工作臺通過立柱和螺母構成封閉框架，機身剛性和精度保持性好。滑塊沿立柱做上下運動，立柱導套材料采用復合材料，以提高許用面壓力，減小摩擦力，立柱材料采用直徑為440mm的45#鋼件，經表面淬火并鍍硬鉻處理，提高耐磨與耐用度。
上橫梁、滑塊、工作臺三大梁均采用時效震動儀消除內應力。
工作臺與底頂缸連接處留排液孔，前后留清理口，以免氧化皮等雜物堆積而影響底頂活塞運動。工作臺T型槽與頂出連接尺寸待雙方確認執行。
（2）、框架式：5000噸框架式油壓機主機主要由機身、滑塊、液壓墊、附加工作臺、油缸等組成。機身為整體框架結構；立柱上布置了可調斜楔式四角八面導軌作為滑塊的導向，導軌導向面積大、間隙小，抗偏載能力強，精度保持性好；主工作油缸均布在上橫梁內；液壓墊缸均布在工作臺內。
上橫梁：上橫梁內裝有主油缸，其上裝有安全維修平臺。
滑塊：滑塊置于5000噸框架式油壓機機身中間，其上平面與主油缸聯接。滑塊采用可調斜楔式四角八面導軌作為滑塊的導向，導軌導板采用耐磨材料，導向面積大、間隙小，抗偏載能力強，耐磨性能好，使用壽命長以及更換方便；調整精度高、剛性好，精度調整后保持性好。滑塊下平面設有T型槽。
2、油缸：
主缸：5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機采用多缸結構或單缸，一個柱塞缸加兩個活塞缸,布置在上橫梁內，缸體通過法蘭與上橫梁固定在一起，活塞桿通過連接法蘭與活動橫梁相連接。柱塞缸體材料為優質45#鍛件保證材質均勻；活塞缸體材料為45#鋼保證材質均勻，柱塞桿為45#鍛件，活塞桿為45#鋼表面均進行淬火處理，油缸進行耐壓試驗（1.2倍）。油缸采用進口密封元件，確保密封性能可靠, 無泄漏，維修方便。
3、電氣控制系統：
（1）、5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機電氣控制系統采用PLC可編程序控制器主控，采用觸摸屏結合相關電磁閥、行程控制裝置及各部位傳感器完成對整個系統的集中控制及全部功能的按鈕幾種操作，在觸摸屏上可顯示機器位移參數，壓力參數、各電磁閥的工作狀態等必要的參數，并對必要的參數進行調整和設置，保證動作的可靠性及系統的可靠性，
（2）、電氣系統由動力電路和控制電路組成。動力電路為380V、50HZ，擔負著油泵電機的起、停和保護。控制部分的核心功能由“PLC”可編程序控制器來承擔。
（3）、設有一個活動按鈕站,位于機器的前側。操作臺設置雙手按鈕，電源指示和急停按鈕等必要的元件。
（4）、5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機可設具有停機保壓功能。
4、液壓部分：
5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機液壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。
41、液壓系統采用先進的插裝閥集成系統，該閥通流量大，抗污染，控制靈活，性能可靠，便于維修。電磁閥采用名優產品。
4.2、液壓系統工作壓力25Mpa，主閥門應為二通插裝閥。要求液壓系統設有過載保護裝置。
4.3、油箱為鋼板焊接結構，其上安裝有油位指示計、空氣濾清器等，油箱安裝時要進行酸洗、鈍化和防銹處理，配有油液過濾裝置，以保證工作油液的清潔度。
4.4、液壓管路系統應密封可靠，連接方式優先采用法蘭連接，管路布置整齊，并采用抗震管夾和耐振壓力表，然后涂防銹耐油漆。
5、5000噸液壓機安全保護措施：
5.1、靜止及急停按鈕: 要求發生異常時按“靜止”按鈕， 5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機工作全部停止,按“急停”按鈕,包括電機均停止運行。
5.2、雙手操作按鈕。
5.3、機器有安全爬梯，頂部平臺有防護欄。
6、 5000噸液壓機工作條件：
6.1、電源：三相380Ｖ（±10％），50Hz。
6.2、工作環境溫度：-5～40℃,濕度：最大80％。
6.3、工作介質：推薦46號抗磨液壓油（需方自備）
5000噸液壓機操作方式和工藝動作：
1、5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機可實現定程和定壓兩種工作方式。
2、5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機設調整、手動、半自動（雙手單次循環）三種操作方式。用轉換開關轉換，按鈕集中控制。
（1）調整：按下某一工作按鈕，即有相應動作，抬手即停，主要用于機器調整。此動作無快速。
（2）手動：按下某一工作按鈕，即相應完成一個動作。
（3）半自動（雙手單次循環）：按壓雙手下行按鈕，5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機連續完成一個規定的單次循環過程。在雙手單次循環中，根據工作需要，液壓墊可選擇作液壓墊、作頂出、不參與工作等方式。
3、在雙手單次循環中液壓墊可通過選擇開關選擇作液壓墊用、作頂出用、不參加工作三種方式，實現以下動作：
（1）、滑塊快降→滑塊慢降壓制→滑塊加壓-保壓延時及泄壓→滑塊回程→液壓墊頂料→液壓墊延時退回。
（2）、滑塊快降→滑塊慢降壓制( 同時液壓墊被動退回) -保壓延時及泄壓→滑塊回程→液壓墊頂出。
（3）、滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。
5000噸液壓機性能特點：
1、四柱式結構簡單、經濟實用，框架式結構剛性好，精度高，抗偏載能力強；
2、液壓控制采用插裝閥集成系統，減少了泄漏點，動作可靠穩定，使用壽命長；
3、采用PLC控制系統，結構緊湊，工作靈敏、可靠，柔性好；
4、工作壓力、壓制速度、行程范圍均可根據工藝要求在規定范圍內進行調整，可實現定壓和定程兩種工藝方式，
5、5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機采用多缸結構，確保大臺面承壓均勻，配置安全栓、滑塊鎖緊機構，安全性能好；
6、具有調整、手動、半自動等操作方式
7、可配置伺服節能系統、快速換模系統、模具加熱、冷卻系統。
容易壞的配件主要有：
1，橡膠配件。比如液壓管，一般表現為老化后漏油。
2，電氣元件。比如電動液壓泵控制柜上的開關、指示燈、指示表、排線等等，使用頻繁，易損易壞)。
3，密封件。比如液壓缸里的O型圈等，從外部看不見，一般表現為漏油。
4，各種閥門及接頭。如換向閥，溢流閥，單向閥，卸荷閥等。如果設備出大問題，如壓力不足、換向不動等等，一般就是這幾個閥門的問題。
5，油箱過濾網及液壓油。長期使用后會有大量雜質影響使用，需要勤換。
但這些易壞配件在市場上一般都可以找到替代品，一旦出問題，不建議維修，可以通過使用正常配件替換已壞配件的方式解決。
屬于金屬制品，但容易因磨損而導致損壞的部件有：
1，5000噸液壓機_5000噸四柱液壓機_5000T框架式油壓機液壓缸中的活塞桿。若有劃痕，會導致液壓缸漏油。而活塞桿的修復很麻煩，需要專業設備專業人員。
2，5000噸四柱液壓機的四柱(龍門液壓機/單臂液壓機可以忽略此項)。若生銹或破損，會導致運動受阻，更會導致滑梁底面與下梁平面不再平行。
這兩個部件因為暴露在空氣中，除了日常磨損外，更容易因為外部因素(比如更換模具時不慎撞到)導致損壞。
